1.Обычные типы соединений фотоэлектрических стальных колонн: Распределенные электростанции с однослойной крышей в основном используют резервные стальные колонны и модифицированные стальные колонны.
Резервные стальные колонны предварительно привариваются к балкам и колоннам основной конструкции во время строительства крыши, служа фундаментом для последующей установки фотоэлектрических установок. Этот подход, распространенный на новых заводах, объединяет пароизоляцию, изоляцию, огнестойкость и водонепроницаемые слои после установки колонн.
Модифицированные стальные колонны адаптируют существующие однослойные крыши к распределенным солнечным электростанциям. Этот метод распространен на завершенных заводах, позволяя возводить вторичную конструкцию крыши для генерации фотоэлектрической энергии на более поздних этапах производства или эксплуатации.
Стальные колонны фотоэлектрической системы для однослойных крыш классифицируются по типу соединения: сварка, склеивание или винтовое соединение. Это относится как к резервным, так и к модифицированным распределенным фотоэлектрическим электростанциям.
Сварочное соединение подразумевает присоединение фотоэлектрической стальной колонны к основной конструкционной стальной балке или колонне. Размещение зависит от расположения структурных балок, фотоэлектрических компонентов и особенностей крыши, таких как световые люки и вентиляция, что обеспечивает совместимость с конструкцией и оборудованием крыши.

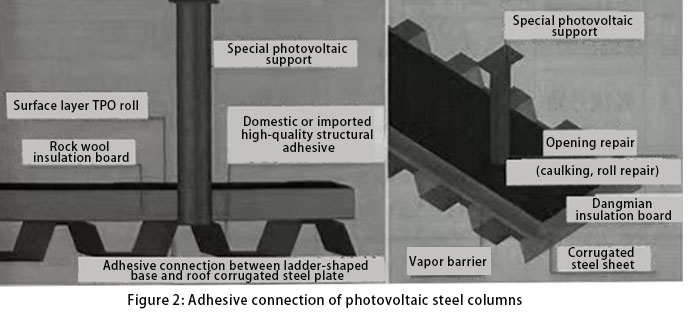

Клеевое соединение экономит место и обеспечивает экономические выгоды. Обычно используется для
структурного усиления, например, для приклеивания фотоэлектрических стальных колонн к гофрированным стальным пластинам в однослойных проектах крыш. Этот метод использовался в ранних распределенных фотоэлектрических проектах 11-го Института информационной промышленности и электроники.

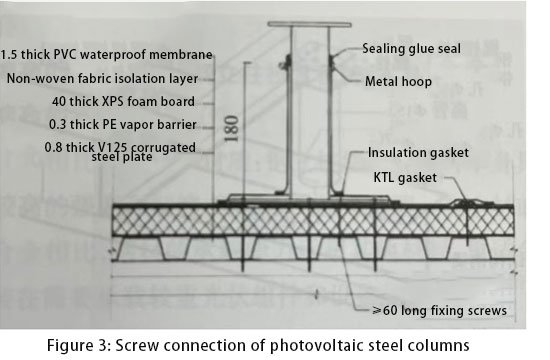

Клеевое соединение экономит место и является экономически эффективным. В раннем проекте однослойной крыши фотоэлектрической системы завода GAC Honda Zengcheng Factory стальные колонны были прикреплены винтами к прогонам крыши, а водонепроницаемые мембраны были сварены горячим воздухом для установки на колонны. Этот метод позволил избежать больших отверстий на поверхности и резки стальных пластин, что обеспечило структурную целостность.
2.Сварка является наиболее распространенным и надежным соединением для фотоэлектрических стальных колонн. Клеевые и винтовые соединения в основном использовались в более ранних проектах. В этой статье освещаются структура, параметры узла водонепроницаемой обработки и проектные применения сварных соединений фотоэлектрических стальных колонн для повышения надежности и производительности.

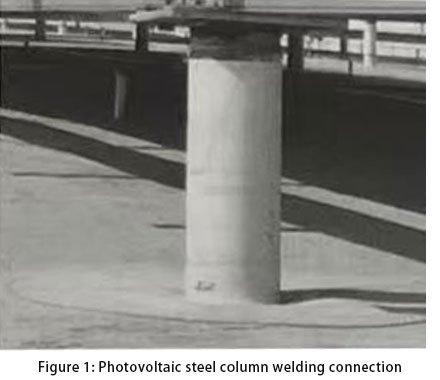

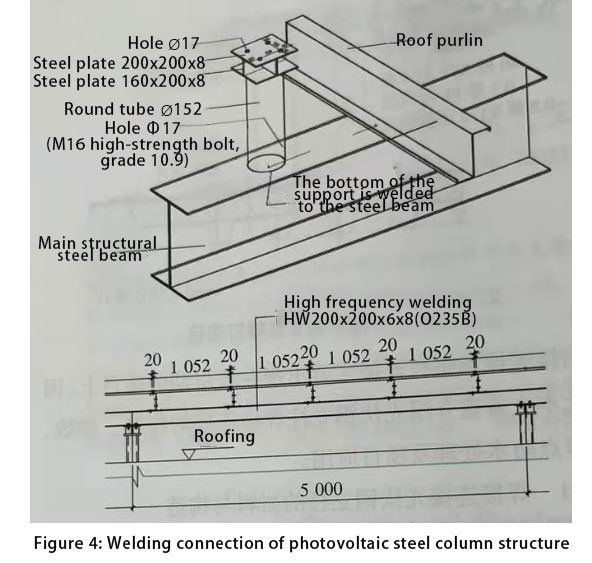

2.1.В таблице 1 перечислены основные компоненты фотоэлектрических стальных колонн, соединенных сваркой, а
на рисунке 4 показана их структура. Сварка обеспечивает надежные соединения, улучшая водонепроницаемую обработку и производительность в фотоэлектрических проектах.
Таблица 1: Основные материалы стальных фотоэлектрических столбов со сварным соединением
| No. | Компонент | Технические характеристики/ mm | Количество | Замечания |
| 1 | Круглая труба | Ф152x6L=752 | 1 | Нижняя часть приварена к основной балке из конструкционной стали, а верхняя часть приварена к плоской стальной пластине. |
| 2 | Плоская стальная пластина | 200x200x8 | 2 части, верхняя и нижняя | В сочетании с фасадной стальной пластиной, с отверстием для болта φ17 мм наверху |
| 3 | Фасадная стальная пластина | 200x200x8 | 2поперечные пластины | Сочетается с плоской стальной пластиной и приваривается для образования конца соединения стальной колонны |
2.2. Водонепроницаемая обработка узлов фотоэлектрической стальной колонны, соединенных сваркой
Если фотоэлектрическая стальная колонна установлена после водонепроницаемой конструкции крыши, необходимо разрезать водонепроницаемые и изоляционные слои вместе с гофрированной стальной пластиной. Типичный размер резки составляет 350 мм x 350 мм, но большая толщина изоляции может потребовать больших отверстий или сварки изнутри крыши для достаточного пространства.
После сварки фотоэлектрической стальной колонны и основной стальной балки восстановите стальную пластину крыши. Загерметизируйте стыки между гофрированной стальной пластиной и стальной колонной погодоустойчивым силиконом, затем заполните изоляционный слой, используя разрезанный изоляционный материал для надлежащего восстановления.
После сварки фотоэлектрической стальной колонны и основной стальной балки восстановите стальную пластину крыши. Используйте однородную мембрану TPO типа H для детальных узлов, плотно приварите ее горячим воздухом к колонне и водонепроницаемому слою крыши, затем загерметизируйте с помощью закрывающего обруча и герметика для комплексной гидроизоляции.
3. Технические преимущества сварки фотоэлектрических стальных колонн
3.1 Поддержка и сопротивление давлению
1) После сварки фотоэлектрической стальной колонны и основной конструкционной стальной балки восстановите стальную пластину крыши. Используйте прочную мембрану TPO типа H для детальных узлов, приварите ее горячим воздухом к колонне и водонепроницаемому слою крыши, затем загерметизируйте закрывающим кольцом и герметиком для комплексной гидроизоляции.
2) После сварки стальной колонны и основной конструкционной стальной балки восстановите стальную пластину крыши. Используйте прочную мембрану TPO типа H для детальных узлов, приварите ее горячим воздухом к колонне и водонепроницаемому слою крыши, обеспечив устойчивость и сопротивление нагрузке, затем загерметизируйте закрывающим кольцом и герметиком для комплексной гидроизоляции.
3.2 Способность противостоять природным факторам
1) Ветростойкость: прочность стальных колонн позволяет им справляться с сильными ветрами и другими экстремальными климатическими условиями. В районах с сильными ветрами фотоэлектрические модули часто сталкиваются с такими проблемами, как давление ветра и поток воздуха, а стальные колонны могут обеспечить стабильную установку фотоэлектрических систем и избежать смещения или повреждения системы, вызванного ветром.
2) Устойчивость к снегу и дождю: в районах с сильным снегопадом или частыми ливнями прочная опора и устойчивость стальных колонн к погодным условиям могут предотвратить наклон или обрушение фотоэлектрической системы из-за сильного давления снега или воздействия ливней. Особенно в районах с большим накоплением снега стальные колонны обладают достаточной прочностью на сжатие, чтобы выдерживать вес снега и обеспечивать долгосрочную стабильную работу системы.
3) Адаптируемость к различным климатическим условиям: благодаря коррозионной стойкости и атмосферостойкости стальных колонн они подходят для различных климатических условий, от жарких и сухих до холодных и влажных, что может эффективно продлить срок службы крыши и ее фотоэлектрической системы и поддерживать ее стабильную работу.
3.3 Регулировка угла наклона фотоэлектрического модуля
1) Гибкая регулировка угла наклона: конструкция стальной колонны позволяет регулировать угол наклона фотоэлектрического модуля в соответствии с конкретными потребностями во время установки. Регулировка угла наклона не только помогает фотоэлектрической системе достичь оптимального приема света в различных географических точках и сезонных изменениях, но и может дополнительно повысить эффективность выработки электроэнергии в соответствии с изменениями интенсивности света и продолжительности солнечного сияния.
2) Реализация динамической регулировки угла наклона: благодаря высокой несущей способности стальной колонны при необходимости можно установить немного более тяжелое устройство слежения за регулировкой угла наклона. Благодаря динамической регулировке фотоэлектрический модуль всегда может быть направлен под наиболее благоприятным углом солнечного излучения. Для систем, которые стремятся к высокой эффективности выработки электроэнергии, гибкая регулировка угла наклона обеспечивает более высокую работоспособность.
3) Регулировка угла фотоэлектрического модуля повышает эффективность генерации электроэнергии, особенно в регионах со значительными сезонными изменениями угла наклона солнечных панелей. Это максимизирует годовой объем выработки энергии за счет эффективного поглощения и преобразования солнечной энергии. Прочная мембрана TPO типа H обеспечивает водонепроницаемость, коррозионную стойкость и долговечность в условиях сильного снегопада и разнообразного климата.
