По сравнению с крышей, которую можно отремонтировать и перестроить с помощью водонепроницаемого слоя, подземный водонепроницаемый проект можно рассматривать как одноразовый постоянный проект. Ремонт и обработка протечек подвальной крыши, особенно крыши с насаждениями, являются наиболее сложными среди трудностей. Как максимально избежать протечек подвальной крыши — это проблема, которую каждый человек, занимающийся водонепроницаемостью, должен серьезно рассмотреть. В этой статье представлены принцип проектирования, состав материала и характеристики интегрированной дренажной и профилактической системы крыши с насаждениями Weidun, а также подробно описан процесс строительства, меры предосторожности и эффекты применения системы с помощью конкретных инженерных случаев.
1 Принцип работы и состав интегрированной дренажной и профилактической системы озеленяющей крыши
1.1 Принцип работы интегрированной дренажной и профилактической системы озеленяющей крыши
Существует множество причин протечки озеленяющей крыши, таких как проблема качества конструкции водонепроницаемого слоя, проблема качества самого водонепроницаемого материала, структурная деформация, прокол корней растений и т. д. В конечном счете, это не что иное, как выход из строя самонепроницаемой конструкции крыши и водонепроницаемого слоя здания, и достаточное количество воды на крыше просачивается в подвал. Первоначальная цель проектирования интегрированной дренажной системы озеленяющей крыши Weidun заключается в том, чтобы свести к минимуму выход из строя водонепроницаемого слоя, контролируя при этом накопление воды на крыше. Даже если водонепроницаемый слой выйдет из строя, на крыше не будет накопления воды или количество накопленной воды будет недостаточным, и не будет особо серьезной протечки.
Интегрированная система дренажа кровли Weidun Planting объединяет концепцию интегрированной гидроизоляции с концепцией сифонного дренажа. Согласно механизму управления интеллектуальной системы управления, принцип сифона дренажа используется для быстрого поглощения дождевой воды на крыше; его также можно объединить с концепцией города-губки для достижения временного накопления дождевой воды на крыше. Когда давление муниципальной дождевой трубы слишком высокое, пиковый дренаж распределяется, чтобы снизить дренажное давление муниципальной трубопроводной сети.
1.2 Состав интегрированной дренажной и гидроизоляционной системы для озелененных крыш
Интегрированная дренажная и гидроизоляционная система для озелененных крыш Weidun в основном состоит из гидроизоляционной системы, дренажной системы и различных мер управления.
1.2.1 Гидроизоляционная система
Интегрированная дренажная и гидроизоляционная система для озелененных крыш Weidun может быть настроена в соответствии с потребностями заказчика. Обычно используемая гидроизоляционная система состоит из невулканизированного резинобитумного гидроизоляционного покрытия и его аналогичных продуктов, двухсторонней самоклеящейся корнестойкой гидроизоляционной мембраны на основе ультраволокнистой полимерной мембраны и полимерной гидроизоляционной плиты специальной формы.
1) Холодное нанесение невулканизированного резино-асфальтового гидроизоляционного покрытия
Холодное нанесение невулканизированного резино-асфальтового гидроизоляционного покрытия представляет собой двухкомпонентное реактивное гидроизоляционное покрытие. Компонент A в основном состоит из терминального гидроксильного жидкого каучука и модифицированного асфальта в качестве преполимера, который реагирует с системой сшивания отверждения компонента B, образуя высокосовместимое гидроизоляционное покрытие. Индекс производительности этого покрытия соответствует требованиям JCT2428-2017 «Невулканизированное резино-асфальтовое водонепроницаемое покрытие». На основе требований стандарта термостойкость увеличивается до более чем 80 ℃, и его можно строить без нагрева. Он обладает превосходным композитным эффектом традиционного термоплавкого невулканизированного резино-асфальтового водонепроницаемого покрытия, преодолевая его строительную сложность, высокую опасность для безопасности при высокотемпературном строительстве и высокое потребление энергии.
2) Самоклеящаяся водонепроницаемая мембрана на основе полимерной пленки PPS с ультраволокном
Самоклеящаяся водонепроницаемая мембрана на основе полимерной пленки PPS с ультраволокном представляет собой водонепроницаемую мембрану с ультраволокном, изготовленную из полимерной пленки в качестве основного материала, покрытую модифицированным асфальтовым самоклеящимся клеем, устойчивым к проколу корней, и покрытую силиконовой изоляционной пленкой на нижней поверхности. Индекс производительности соответствует соответствующим требованиям GBT35468-2017 «Водонепроницаемая мембрана с устойчивостью к проколу корней для озелененных крыш». По сравнению с традиционными самоклеящимися гидроизоляционными мембранами, укладываемыми мокрым способом, самоклеящиеся гидроизоляционные мембраны на основе полимерной мембраны PPS с микроволокном не вздуваются и не морщатся, обладают более высокой прочностью на разрыв, а основа мембраны и резиновый материал не разделяются. Стыки хорошо герметизированы, что может обеспечить водонепроницаемость.
3) Полимерный лист специальной формы, водонепроницаемый лист
Полимерный лист специальной формы, водонепроницаемый лист является основным продуктом интегрированной дренажной системы Weidun planting top plate. Он состоит из двух частей: полимерного листа специальной формы и противосмятой микрофибровой ткани для фильтрации воды, которая имеет как водонепроницаемые, так и дренажные функции.
Полимерный лист специальной формы изготавливается из полиэтилена (HDPEILDPE) в качестве основного сырья. Это конический лист в форме выступа, изготовленный путем экструзии и каландрирования. Толщина составляет >1,2 мм, а высота >14 мм. Он реализует стандарт GB 18173.1-2012 «Полимерные водонепроницаемые материалы. Часть 1: Листовые материалы» для листового водонепроницаемого материала специальной формы. Он принимает уникальную конструкцию сварного зарезервированного края, так что полимерный листовой водонепроницаемый лист специальной формы может достигать конструкции сварки длинной и короткой стороны во время процесса укладки верхней пластины для формирования общего дренажного слоя.
Волокнистые нити микроволокнистой ткани для фильтрации воды с защитой от схлопывания используют уникальный процесс термоскрепления, и волоконные нити не будут смещаться. Он обладает характеристиками высокой прочности, высокой фильтрации и нелегко засоряется. Микроволокнистая ткань для фильтрации воды с защитой от схлопывания имеет прочность на разрыв более 350 Н/(5 см) как в горизонтальном, так и в вертикальном направлении при удлинении 2%, что может гарантировать, что полимерный водонепроницаемый лист специальной формы не разрушится после покрытия землей; эквивалентная апертура ткани для фильтрации воды составляет 80 ~ 200 м, что может эффективно избегать плохого эффекта фильтрации воды, вызванного засорением ила, а ее эффективность фильтрации воды более чем в 2 раза выше, чем у обычных иглопробивных нетканых материалов. Согласно результатам испытаний эксперимента по покрытию почвы, площадь поперечного сечения дренажа обычных полиэфирных нетканых материалов уменьшается более чем на 50% из-за разрушения нетканых материалов после покрытия землей; В то время как форма поперечного сечения дренажа противоколлапсной микрофибровой фильтровальной ткани для воды остается нетронутой после покрытия ее почвой, а площадь поперечного сечения дренажа может поддерживаться на уровне более 95%.
Полимерный водонепроницаемый лист специальной формы обладает стабильными физико-механическими свойствами, хорошей прочностью и устойчивостью к старению; он обладает превосходной термостойкостью и морозостойкостью и может использоваться в северных и южных регионах; он обладает хорошей ударопрочностью и прочностью на сжатие более 450 кПа; специальная коническая структура бобышки имеет хорошую несущую способность давления и рассеивание напряжений, и ее нелегко сплющить; площадь поперечного сечения дренажа может достигать 96,8 см2, а дренажные характеристики хорошие; применяется процесс сварки, а прочность сварного шва на отрыв составляет > 3,0 Н/мм, что может гарантировать, что полимерный водонепроницаемый лист специальной формы образует замкнутое целое и выполняет как дренажную, так и водонепроницаемую функцию, действительно достигая интегрированного дренажа.
1.2.2 Дренажная система
Дренажная система интегрированной системы дренажа крыши Weidun Planting в основном состоит из полимерных водонепроницаемых листов специальной формы, труб для сбора дождевой воды, вспомогательных сифонных труб и поддерживающих полностью автоматических интеллектуальных систем управления.
1) Трубы для сбора дождевой воды
Труба для сбора дождевой воды также называется невесомой организованной дренажной системой. Большинство невесомых организованных дренажных систем на рынке сначала располагаются на крыше путем склеивания или другими методами в вертикальном и горизонтальном направлениях в соответствии с проектом, а затем укладываются вогнутые и выпуклые дренажные доски. Вогнутые и выпуклые дренажные доски отсоединяются в области трубы для сбора дождевой воды.
Интегрированная система дренажа крыши Weidun Planting сначала укладывает полимерные водонепроницаемые листы специальной формы, а затем укладывает трубы для сбора дождевой воды в перекрывающихся частях водонепроницаемых листов, чтобы обеспечить целостность водонепроницаемых листов. После прокладки трубы для сбора дождевой воды поверхность покрывается и герметизируется микрофибровой фильтровальной тканью для воды, чтобы предотвратить прямое попадание покрывающей почвы в систему сбора дождевой воды и возникновение засоров.
2) Вспомогательные сифонные трубы и полностью автоматическая система управления
Вспомогательные сифонные трубы и полностью автоматическая система управления являются инновационными мерами интегрированной сифонной дренажной системы крыши Weidun. После того, как трубы для сбора дождевой воды выложены в сетку, на крыше выкладываются от 3 до 5 точек сбора дождевой воды на 10 000 м' в качестве начальных точек закрытых вспомогательных сифонных труб. Каждая точка работает независимо и соединена последовательно. Полностью автоматическая система управления может регулировать условия для создания сифонов, контролировать время сифона и объем дренажа в соответствии с потребностями клиента, чтобы предотвратить протечку крыши или инфильтрацию, застой, хранение и дренаж городских осадков в городе-губке.
Вспомогательные сифонные трубы и полностью автоматическая система управления могут разумно настраивать план дренажа в соответствии с условиями осадков, дренажной способностью городской сети дождевых труб, дренажной способностью водораздела, потребностями в посадке почвы и т. д. для достижения цели пикового сброса и сохранения воды.
Система оснащена системой очистки, рециркуляции и орошения дождевой воды, которая может проверять влажность, температуру, значение pH, содержание азота, фосфора и калия в почве, использовать воду в качестве носителя, регулировать различные значения, обеспечивать нормальный рост растений и реализовывать функции очистки и рециркуляции города-губки. Общая система также может достигать регионального макроконтроля данных через Интернет вещей и совместное использование данных и имеет сильную масштабируемость.
1.2.3 Различные меры управления
1) Предварительное исследование на месте и проектирование профессиональной командой навыков
Хороший продукт и система должны иметь соответствующие превосходные меры управления. Интегрированная система дренажа верхней пластины и предотвращения посадки Shengwei Shield оснащена сильной технической командой и профессиональной командой проектировщиков. Предварительное исследование проекта, несколько методов исследования используются для реализации инфракрасного сканирования верхней пластины и моделирования, а также для определения точек скопления воды и дренажных выходов. Он адаптирован в соответствии с результатами исследования на месте и конкретными условиями каждого проекта, тщательно спроектирован, изобретательно построен, и качество более гарантировано.
2) Среднесрочные стандартизированные строительные операции
Компания Weidun имеет профессиональную строительную команду и предоставляет стандартизированные руководства по эксплуатации. Весь строительный персонал сертифицирован после систематического обучения и профессиональных строительных операций, а также предоставляется полное оборудование и вспомогательные материалы для обеспечения качества строительства интегрированной системы Weidun для дренажа и предотвращения дренажа.
3) Более поздняя стадия улучшения системы гарантий
Отдел управления инжинирингом компании Weidun назначает специальный персонал для проверки каждого проекта, а также для своевременного сообщения о проблемах и их решения; компания создает библиотеку управления трудом и материалами для архивирования фотографий и видеоматериалов процесса строительства, чтобы обеспечить возможность отслеживания всего процесса строительства.
2.Технические преимущества и инновации интегрированной системы дренажа и предотвращения дренажа кровель с насаждениями
2.1 Интеграция дренажа и дренажа, оптимизированные структурные уровни
Интегрированная система дренажа и предотвращения дренажа кровель с насаждениями Weidun оптимизирует структурные уровни традиционных кровель с насаждениями, идеально сочетает гидроизоляцию и дренаж, удаляет бетонные структурные уровни, такие как выравнивающий слой, слой уклона, слой изоляции и т. д., сокращает некоторые процессы, снижает риск повреждения водонепроницаемого слоя, вызванного передачей процесса, сокращает период строительства на 1/3, снижает нагрузку на конструкцию и улучшает стоимостные показатели всего проекта.
2.2 Реально реализованный сифонный дренаж
Для кровель с насаждениями на рынке было выпущено много систем сифонного дренажа. Но, строго говоря, эти системы сифонного дренажа следует называть невесомыми организованными дренажными системами.
Для так называемого сифона есть три необходимых условия. Первая причина — разница в высоком и низком уровне жидкости, вторая — постоянное наличие воды или жидкости внутри, а третья — самая сложная для контроля, то есть труба должна быть герметичной. Большинство так называемых систем сифонной канализации на рынке не только имеют плотные отверстия для впуска воды в нижней части трубы для сбора дождевой воды, но и обычно имеют вентиляционную трубу, соединенную с атмосферой в месте пересечения трубы для сбора, что не соответствует необходимым условиям для образования сифона.
Интегрированная система дренажа кровли Weidun Planting использует обследования на месте для определения самого низкого положения крыши, а затем размещает вспомогательные трубы сифонной канализации в соответствии с конкретными условиями на месте, чтобы действительно реализовать сифонный дренаж.
2.3 Интеграция нескольких функций, таких как сбор дождевой воды, ее использование, сброс и мониторинг почвы
Интегрированная дренажная система крыши Weidun Planting может реализовать гибкое распределение времени удержания дождевой воды (регулируемое время обычно составляет 2–10 ч) посредством интеллектуального управления в сочетании с поддерживающими сооружениями города-губки, водохранилищем и водоудержанием, и действительно достичь пикового дренажа и снизить дренажное давление городских муниципальных трубопроводных сетей.
Оснащенная различными установками и оборудованием для повторного использования и очистки дождевой воды, может быть реализована вторичная переработка дождевой воды, что особенно важно в северном регионе с дефицитом воды. Интегрированная дренажная система крыши Weidun Planting может не только самостоятельно контролировать и регулировать сбор и использование дождевой воды, объем сброса и время сброса, но также контролировать влажность почвы, значение pH, плодородие почвы и т. д., чтобы реализовать функцию полного управления системой.
3 Случаи применения интегрированной дренажной системы озелененной крыши
3.1 Обзор проекта
Проект China Railway Construction Jiangmen Headquarters Base — это комплексный крупномасштабный проект развития, охватывающий площадь 168 733 м², с общей площадью застройки 530 000 м² и общей площадью застройки около 700 000 м². В настоящее время спроектированная и построенная часть — China Railway Construction Jiangwan International (фаза I) с общей площадью застройки около 198 700 м², из которых надземная площадь застройки составляет около 142 700 м², а подземная площадь застройки около 56 000 м². Имеется 12 многоэтажных жилых зданий, оборудованных подвалом, вспомогательными детскими садами, общественными комнатами и т. д.
Этот проект начался в октябре 2020 года и прошел приемку завершения в декабре 2023 года. Компания Weidun участвует в дренаже и гидроизоляции верхней плиты подвала жилой части проекта, включая установку опорных систем и т. д., с общей площадью гидроизоляции около 55 400 м².

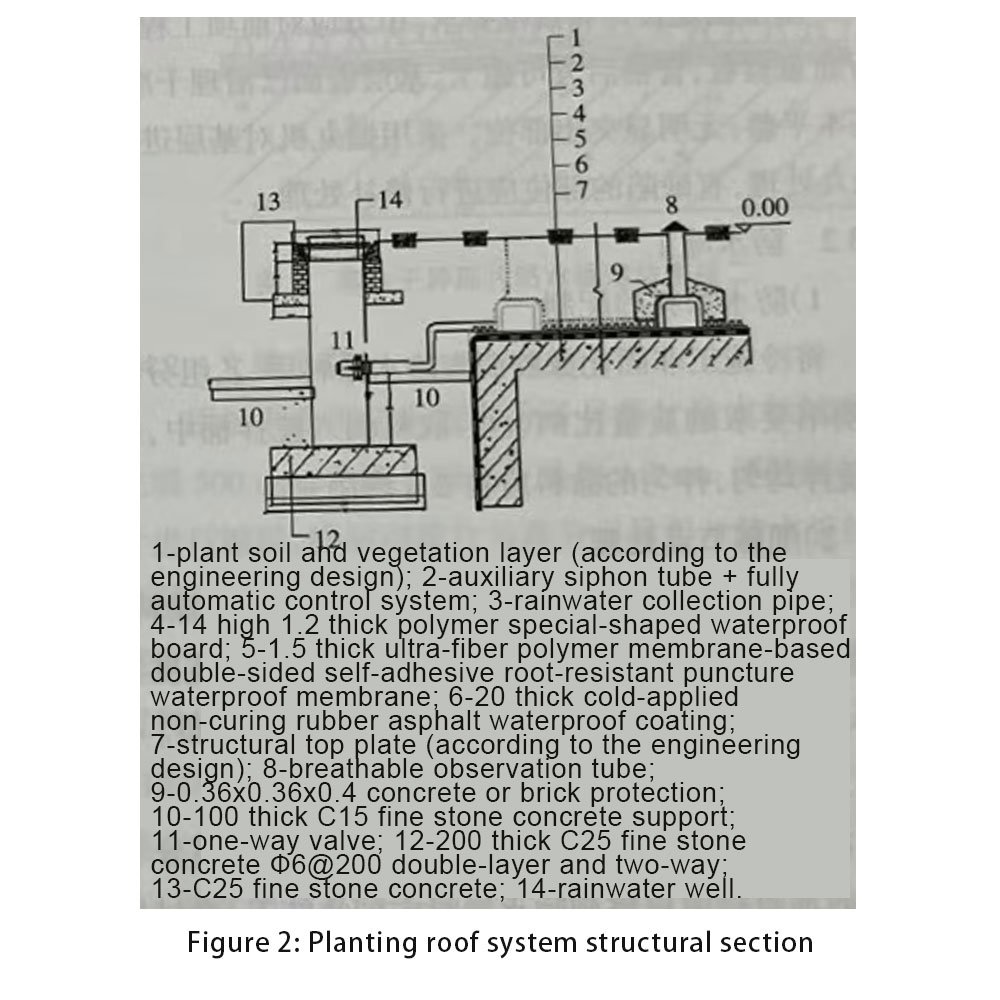

3.2 Озеленение верхней плиты, форма озеленения и дренажная структура
Озеленение верхней плиты этого проекта принимает форму посадки в стиле сада, тщательно выбирая виды растений, количество и конфигурацию, уделяя особое внимание разнообразию растений и экологической ценности, а также тому, как улучшить общее качество окружающей среды сообщества и качество жизни жителей посредством озеленения. Верхняя плита имеет толщину почвы 1,5 м, а форма озеленения и выбор растений относительно сложны, а требования к гидроизоляции и дренажу верхней плиты относительно выше.
Водонепроницаемый слой озеленяющей крыши этого проекта непосредственно построен на бетонном основании путем нанесения покрытия и прокатки. На водонепроницаемом слое построен полимерный водонепроницаемый лист специальной формы, а трубы для сбора дождевой воды, вспомогательные сифонные трубы и их системы управления расположены для формирования организованного дренажа. Согласно предварительному исследованию на месте и проектным данным, предоставленным проектом, в сочетании с исходным проектом отвода дождевой воды жилой части, в общем направлении дренажа установлено в общей сложности 8 выпусков, которые соединены с модулем сбора воды или муниципальной дождевой трубой через трубы. Структурная иерархия, разрез и плановая диаграмма системы озеленяющей крыши показаны на рисунке 1-3.
3.3 Процесс строительства
Процесс строительства интегрированной дренажной системы кровли озеленения данного проекта выглядит следующим образом: приемка и очистка основания → дробеструйная очистка крыши гаража → обработка точки сбора воды → гидроизоляционная конструкция (подготовка гидроизоляционного покрытия холодного строительства → обработка узловых деталей → зачистка и нанесение гидроизоляционного покрытия холодного строительства → одновременная укладка самоклеящейся корнестойкой гидроизоляционной мембраны на больших поверхностях)→ устройство дренажного слоя (укладка полимерной
специальной водонепроницаемой плиты → обработка нахлесточных соединений → укладка труб для сбора дождевой воды → одновременный монтаж системы интегрированной схемы управления для вспомогательных сифонных дренажных труб) → самопроверка и приемка → осмотр и приемка.
3.3.1 Приемка и очистка основания
Основание соответствует требованиям проекта и спецификации. Сторона А должна провести приемку качества предыдущего проекта, и строительство может быть выполнено только после прохождения проверки. Поверхность основания очищена и в основном ровная, без очевидных выступающих частей. Основание обработано дробеструйной машиной, дефектные части должны быть отремонтированы.
3.3.2 Гидроизоляционная конструкция
1) Подготовка водонепроницаемого покрытия
Налейте компоненты А и В холодного невулканизированного резино-битумного водонепроницаемого покрытия в смесительную емкость в соответствии с массовым соотношением (1:2), требуемым инструкцией, и равномерно перемешайте механическим способом. Смешанное покрытие должно быть использовано в течение 2 часов.
2) Детальная обработка узла
Детали узла обрабатываются холодным нанесенным невулканизированным резино-битумным водонепроницаемым покрытием, а для армирования добавляется полиэфирный нетканый материал или сетчатая ткань. Ширина армирующего слоя составляет 300~500 мм, а покрытие должно проникать в полиэфирный нетканый материал или сетчатую ткань.
3) Покрытие и рулонная композитная конструкция
Холодное нанесение невулканизированного резино-битумного водонепроницаемого покрытия и двухсторонняя самоклеящаяся корнестойкая водонепроницаемая мембрана на основе ультраволокнистой полимерной мембраны должны быть построены одновременно. Длинные и короткие стороны мембраны перекрываются самоклеящейся основой, а ширина перекрытия составляет 80 мм. Воздух под мембраной должен быть выкачан, чтобы мембрана и покрытие прочно приклеились. Закрытие вертикальной поверхности должно быть дополнено прижимными полосами или цементными гвоздями для механической фиксации, а также должны быть приняты меры по герметизации и защите швов. Повреждение водонепроницаемого слоя строго запрещено.
3.3.3 Изготовление полимерного специального водонепроницаемого листа
Снимите поверхностную изоляционную пленку с двухстороннего самоклеящегося рулона водонепроницаемого рулона с корневой пробивкой на основе микроволокнистой полимерной мембраны, сверните полимерный специальный водонепроницаемый лист, чтобы водонепроницаемый лист и рулон прочно склеились.
Длинные и короткие стороны полимерного специального водонепроницаемого листа накладываются сваркой горячим воздухом. Сначала следует сварить шов нахлеста длинной стороны, а затем шов нахлеста короткой стороны.
Сварочные швы длинной и короткой стороны накладываются автоматическим сварочным аппаратом горячего воздуха. Детали, которые не могут быть сварены автоматическим сварочным аппаратом, и детали специального узла свариваются ручным сварочным пистолетом. Эффективная ширина сварки составляет >30 мм, а эффективная ширина сварки детальных узлов составляет >10 мм.

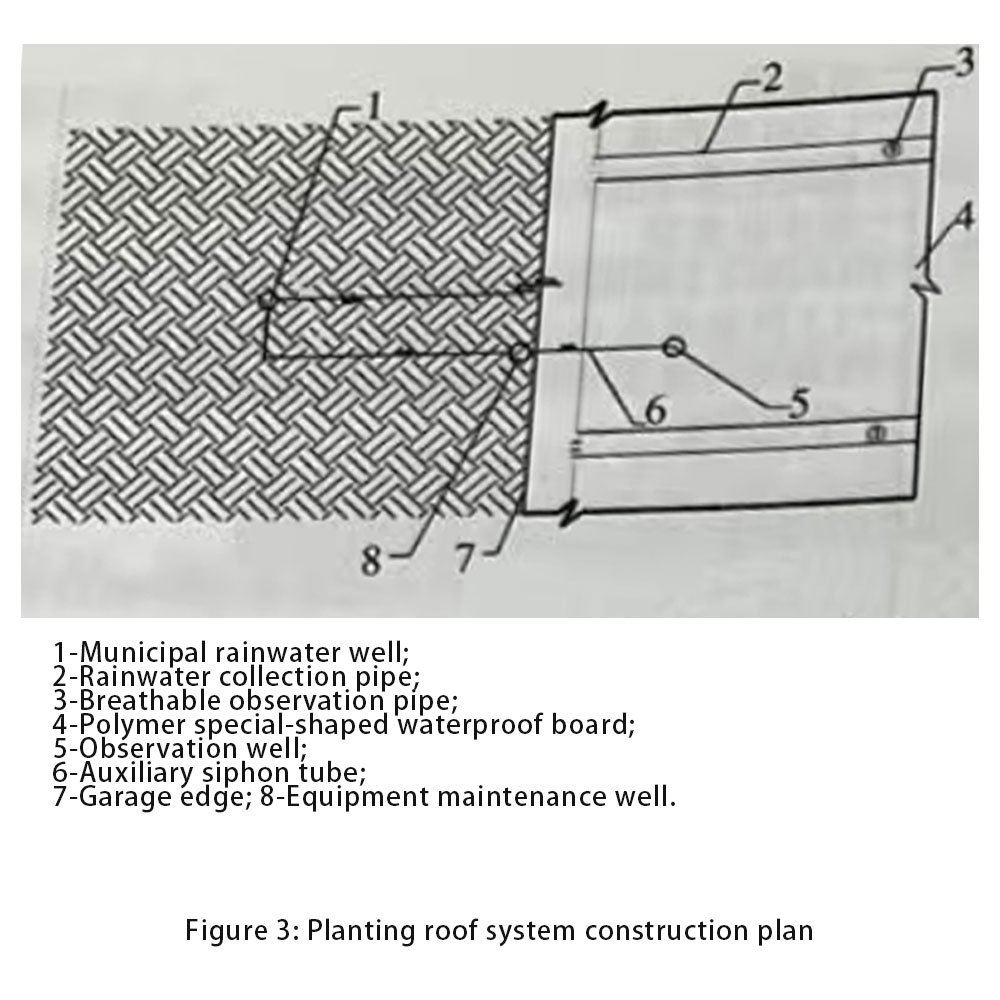

3.3.4 Монтаж трубы для сбора дождевой воды
В соответствии с чертежом конструкции компоновки труб линия располагается для определения направления и положения трубы для сбора дождевой воды. Труба для сбора дождевой воды должна быть расположена в пустой области, зарезервированной вогнутой и выпуклой дренажной доской. После установки трубы для сбора дождевой воды устанавливается вентиляционная труба.
3.3.5 Установка небольшой трубки вспомогательного сифона и полностью автоматической системы управления
Направление и положение небольшой трубки вспомогательного сифона должны быть определены в соответствии с чертежом конструкции компоновки труб. Малая трубка вспомогательного сифона и полностью автоматическая система управления должны быть установлены синхронно. Трубы должны быть соединены встык термоплавким клеем или конденсаторной сваркой. Соединение должно быть плотным и прочным, а несоосность не должна превышать 10% от толщины стенки.
Согласно координатам самой низкой точки, отмеченным на чертеже, смотровой колодец должен быть построен на высоте 200 мм выше слоя почвы для посадки. Дно смотрового колодца должно быть выполнено из пустотелого камня диаметром 600~1000 мм, а внешняя часть должна быть обернута нетканым материалом для формирования фильтрующего слоя.
3.3.3 Изготовление полимерного специального водонепроницаемого листа
Снимите поверхностную изоляционную пленку с двухстороннего самоклеящегося рулона водонепроницаемого рулона с корневой пробивкой на основе микроволокнистой полимерной мембраны, сверните полимерный специальный водонепроницаемый лист, чтобы водонепроницаемый лист и рулон прочно склеились.
Длинные и короткие стороны полимерного специального водонепроницаемого листа накладываются сваркой горячим воздухом. Сначала следует сварить шов нахлеста длинной стороны, а затем шов нахлеста короткой стороны.
Сварочные швы длинной и короткой стороны накладываются автоматическим сварочным аппаратом горячего воздуха. Детали, которые не могут быть сварены автоматическим сварочным аппаратом, и детали специального узла свариваются ручным сварочным пистолетом. Эффективная ширина сварки составляет >30 мм, а эффективная ширина сварки детальных узлов составляет >10 мм.
3.3.4 Монтаж трубы для сбора дождевой воды
В соответствии с чертежом конструкции компоновки труб линия располагается для определения направления и положения трубы для сбора дождевой воды. Труба для сбора дождевой воды должна быть расположена в пустой области, зарезервированной вогнутой и выпуклой дренажной доской. После установки трубы для сбора дождевой воды устанавливается вентиляционная труба.
3.3.5 Установка небольшой трубки вспомогательного сифона и полностью автоматической системы управления
Направление и положение небольшой трубки вспомогательного сифона должны быть определены в соответствии с чертежом конструкции компоновки труб. Малая трубка вспомогательного сифона и полностью автоматическая система управления должны быть установлены синхронно. Трубы должны быть соединены встык термоплавким клеем или конденсаторной сваркой. Соединение должно быть плотным и прочным, а несоосность не должна превышать 10% от толщины стенки.
Согласно координатам самой низкой точки, отмеченным на чертеже, смотровой колодец должен быть построен на высоте 200 мм выше слоя почвы для посадки. Дно смотрового колодца должно быть выполнено из пустотелого камня диаметром 600~1000 мм, а внешняя часть должна быть обернута нетканым материалом для формирования фильтрующего слоя.
3.4 Ключевые моменты и трудности проекта
Ключевые моменты и трудности этого проекта в основном заключаются в укладке и сварке конструкции полимерных водонепроницаемых листов специальной формы. По сравнению с традиционными водонепроницаемыми материалами, полимерные водонепроницаемые листы специальной формы нелегки в эксплуатации из-за влияния материалов и форм, а конструкция более сложна; по сравнению с традиционным процессом строительства дренажных досок с выпучиванием или наложением, полимерные водонепроницаемые листы специальной формы необходимо сваривать в единое целое в этом проекте, который не только имеет требования к материалам и конструкции, но и имеет более высокие требования к навыкам и уровню управления на месте операторами.

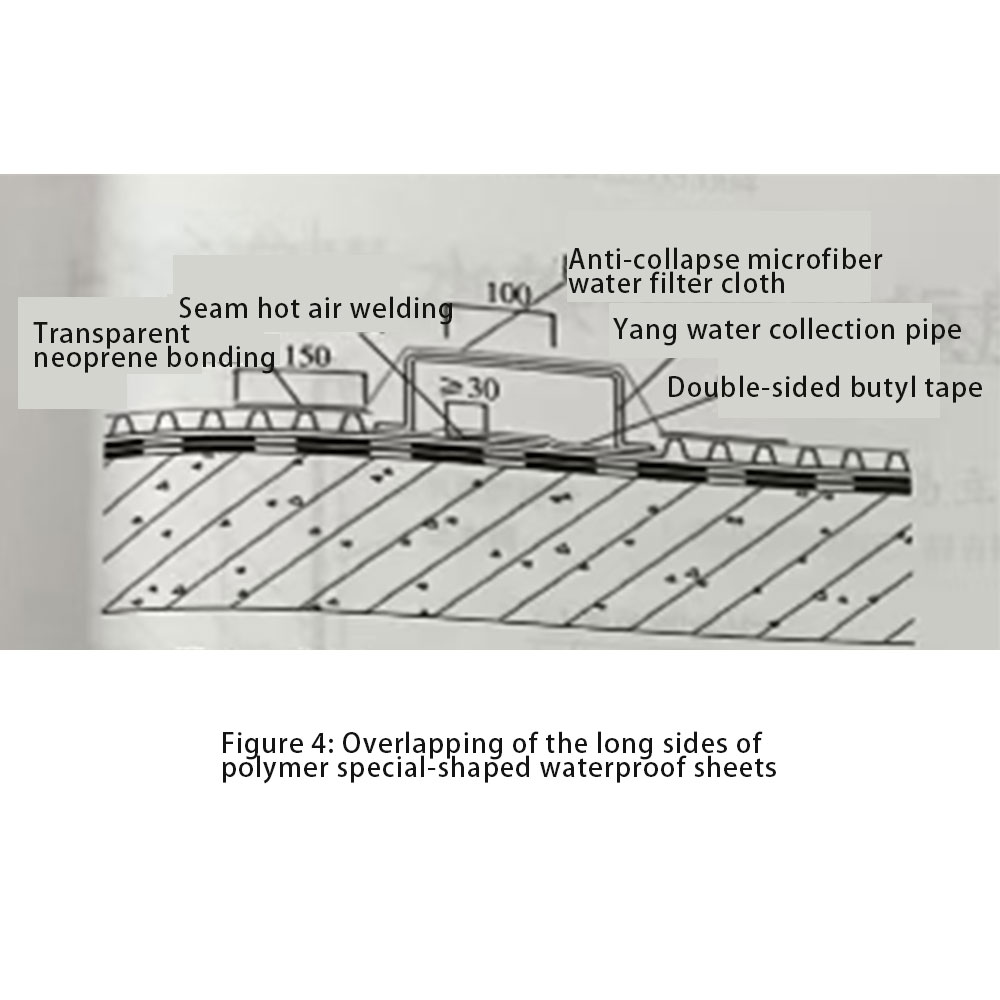

3.4.1 Перекрытие длинной/короткой стороны
1) Ситуация с длинной стороной 1: в этой области необходимо проложить трубы для сбора дождевой воды.
После сварки полимерного водонепроницаемого листа специальной формы пустое место используется для укладки трубы для сбора дождевой воды. Труба для сбора дождевой воды приклеивается/фиксируется двухсторонним бутиловым скотчем. После укладки трубы для сбора дождевой воды ее следует покрыть сверху противоразрушительной микрофибровой тканью для фильтрации воды шириной 500 мм. Нахлест ткани для фильтрации воды можно приклеить прозрачным клеем, как показано на рисунке 4.
2) Ситуация с длинной стороной 2: Трубы для сбора дождевой воды не нужно прокладывать в этой области
После того, как полимерный водонепроницаемый лист специальной формы приварен, пустое место необходимо закрыть водонепроницаемым листом из того же материала, как показано на рисунке 5. После того, как нахлест приварен, следует отрезать полимерный водонепроницаемый лист специальной формы шириной 220~240 мм для покрытия шва, а сверху следует накрыть противосмятую микрофибровую ткань для фильтрации воды шириной 500 мм. Нахлест ткани для фильтрации воды можно склеить прозрачным клеем.

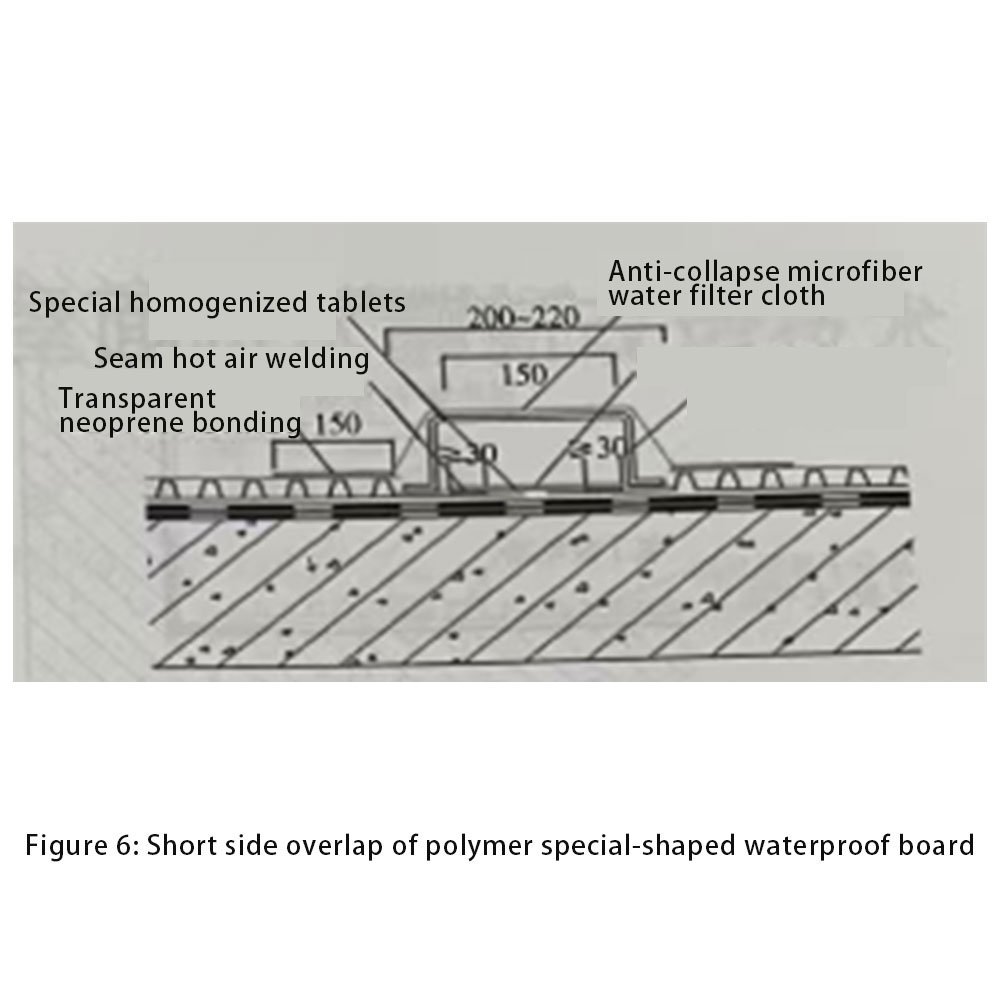

3) Ситуация короткой стороны 1: в этой части необходимо проложить трубы для сбора дождевой воды.
При наложении короткой стороны полимерной специальной водонепроницаемой плиты внахлест, для стыковки и сварки горячим воздухом используется полимерный специальный лист из того же материала шириной 150 мм и толщиной 1,2 мм (далее именуемый специальным однородным листом). Эффективная ширина сварки шва внахлест составляет ≥30 мм. После сварки общая ширина короткой стороны составляет 200~220 мм. Труба для сбора дождевой воды приклеивается/фиксируется двухсторонней бутиловой лентой. После укладки трубы для сбора дождевой воды ее следует накрыть противоразрушительной микрофибровой тканью для фильтрации воды шириной 500 мм. Нахлест ткани для фильтрации воды можно приклеить прозрачным клеем, как показано на рисунке 6.
4) Ситуация короткой стороны 2: Трубы для сбора дождевой воды не нужно укладывать на короткой стороне
Когда короткая сторона полимерной специальной водонепроницаемой плиты накладывается, для стыковки и сварки горячим воздухом используется специальный однородный лист шириной 150 мм и толщиной 1,2 мм. Эффективная ширина сварки шва нахлеста составляет ≥30 мм. После сварки общая ширина короткой стороны составляет 200~220 мм. После сварки нахлеста короткой стороны следует вырезать полимерную специальную водонепроницаемую плиту шириной около 200 мм для покрытия шва, а сверху следует накрыть противосмятую микроволоконную фильтровальную ткань шириной 500 мм. Нахлест фильтровальной ткани можно склеить прозрачным клеем, как показано на рисунке 7.

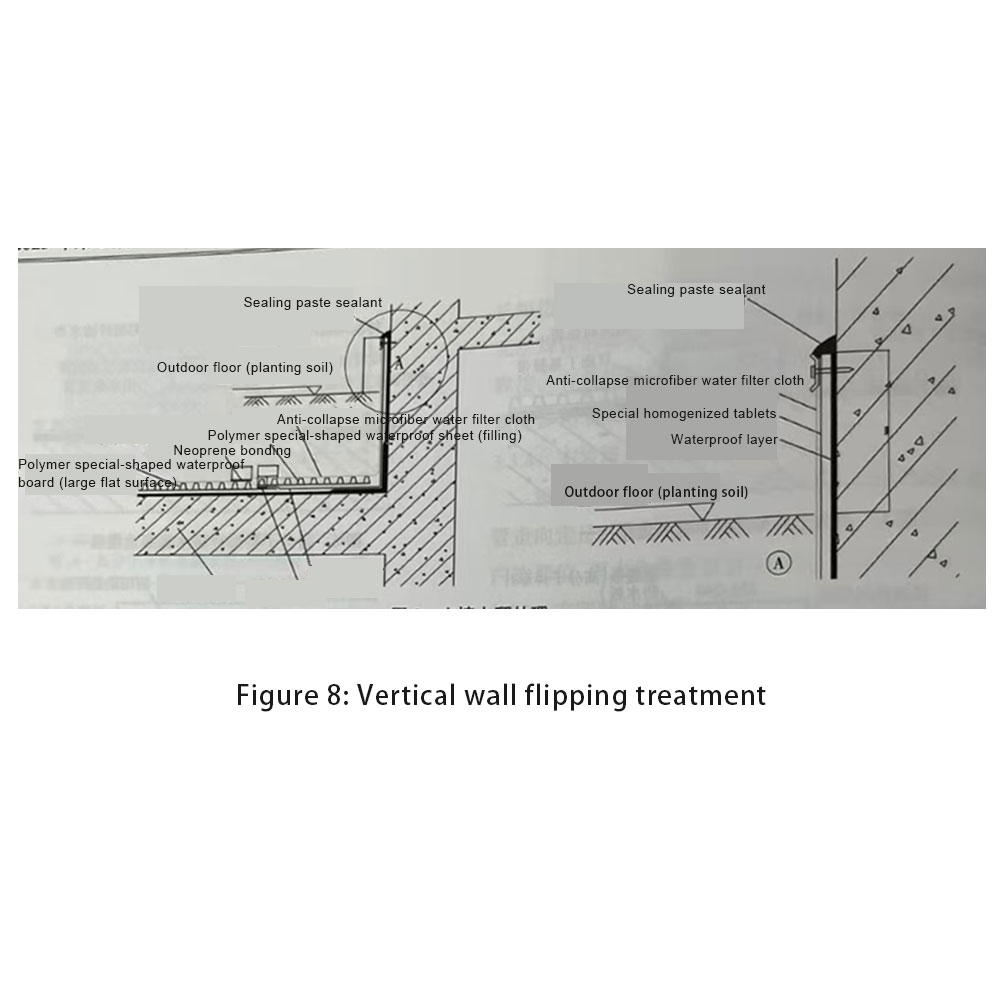

3.4.2 Переворот на вертикальной стене
Плоская часть верхней плиты укладывается полимерной водонепроницаемой плитой специальной формы на 500 мм от вертикальной стены, а
откидная часть вертикальной стены укладывается специальным гомогенным листом толщиной 1,2 мм. Нахлест специального гомогенного листа и полимерной специальной водонепроницаемой плиты осуществляется сваркой горячим воздухом с шириной нахлеста 100 мм и эффективной шириной сварки ≥30 мм. Закрывающая высота специального гомогенного листа на вертикальной стене должна быть на 500 мм выше посадочной почвы, и она должна быть прочно связана с нижележащим слоем рулонного материала. Для пустых частей плоскости полимерный специальный водонепроницаемый лист следует использовать для заполнения основания вертикальной стены, а затем на него отдельно укладывается противообрушающаяся микрофибровая ткань для фильтрации воды. Ткань для фильтрации воды и ткань для фильтрации воды полимерной специальной водонепроницаемой плиты накладываются друг на друга на 150 мм и склеиваются прозрачным хлоропреновым клеем. Подробности см. на рисунке 8.
3.4.3 Обработка узлов, таких как трехмерные углы Инь/Ян и углы на вертикальной стене
Узлы, такие как перевернутые углы, трехмерные углы Инь/Ян и сквозные трубы на вертикальной стене, все изготовлены из специальных однородных листов в качестве слоев армирования и уложены с помощью технологии сварки. 3.5 Эффект применения
С момента завершения этого проекта не было никаких утечек в здании, дренаж каждого дренажного отверстия находится в хорошем состоянии, контрольное оборудование работает нормально, и растения растут нормально, отвечая первоначальным проектным требованиям.
4. Заключение
Ускорение урбанизации и внедрение умных городов выдвинули более высокие требования к отрасли гидроизоляции. Гидроизоляционной отрасли необходимо активно приближаться к умным городам за счет технологических инноваций, интеллектуальных приложений и отраслевых обменов. Интегрированная дренажная система для озеленения кровли является успешной попыткой гидроизоляционной отрасли приблизиться к умным городам.
