1. Обзор проекта
Традиционная система механического крепления, то есть гидроизоляционная мембрана TPO, использует крепежные винты, стандартные крепежные прокладки или гильзы для точечного крепления гидроизоляционной мембраны (слоя) на кровле. Она выдерживает все внешние нагрузки (ветровые, усадочные, деформационные и т.д.), обеспечивая водонепроницаемость однослойной кровельной системы TPO.

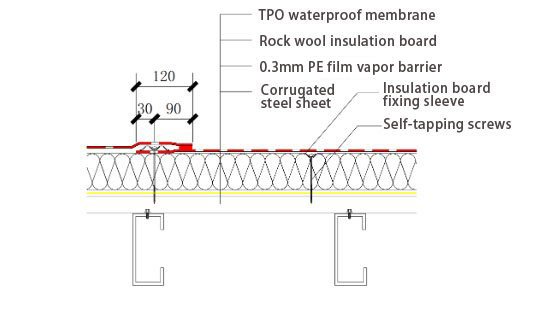

Конструкция традиционной системы механического крепления стальной конструкции гидроизоляционной мембраны TPO сверху вниз выглядит следующим образом:
(1) 1,5-миллиметровая термопластичная полиолефиновая гидроизоляционная мембрана TPO (традиционное механическое крепление)
(2) 80-миллиметровая теплоизоляционная плита из минеральной ваты (двухслойная укладка в шахматном порядке)
(3) 0,3-миллиметровая пароизоляционная мембрана (PE)
(4) гофрированная стальная основа
Схема процесса строительства гидроизоляционной кровли с мембраной ТПО
2. Строительные инструменты

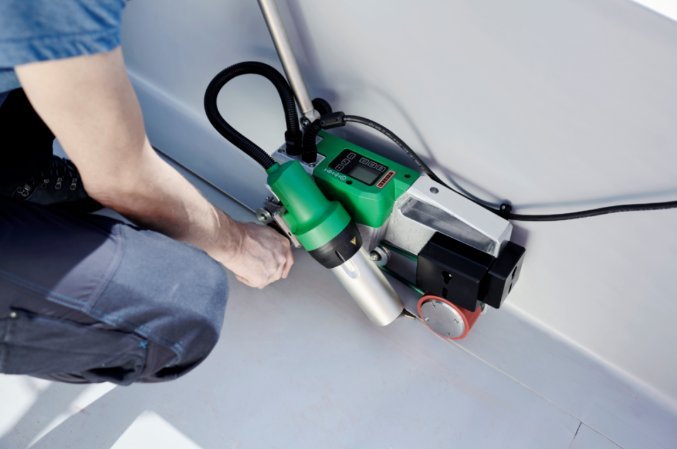

(1) Автоматический сварочный аппарат горячим воздухом
Подходит для сварки плоских рулонных термопластичных полиолефинов (ТПО) большой площади.
2. Stroitel'nyye instrumenty
Automatic hot air welding machine

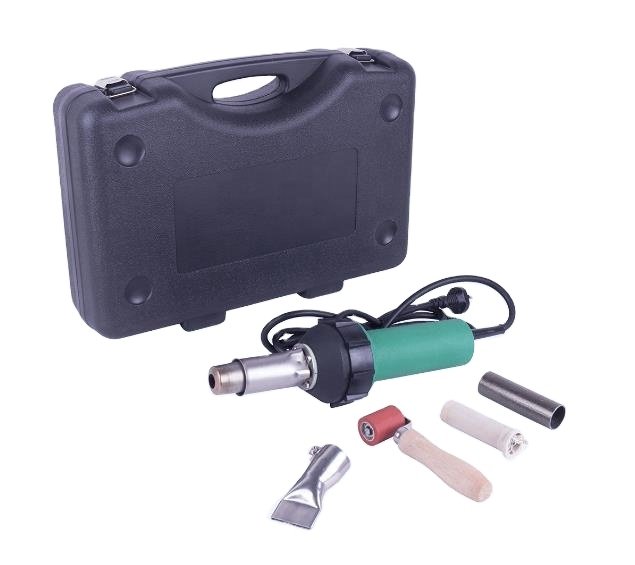

(2) Ручной сварочный аппарат горячим воздухом
Используйте ручной сварочный аппарат горячим воздухом для сварки стыков рулонов ТПО. Ручной ролик из силиконовой резины используется в сочетании со сварочным аппаратом для прижима и сплавления нагретых поверхностей рулонов.
Ручной сварочный аппарат обычно используется при ремонте швов или в случаях, когда применение автоматического сварочного аппарата горячим воздухом нецелесообразно (например, при проплавлении трубопроводов или на поверхностях с большим уклоном).
Handheld hot air welding machine
(3) Силиконовый ролик
Два типа силиконовых роликов шириной 20 мм и 40 мм используются для прокатки швов, сваренных горячим воздухом. Из них ролик шириной 20 мм используется для прокатки детальных сварных швов.
(4) Электрическая отвёртка
Электрическая отвёртка мощностью более 600 Вт используется для затягивания винтов.
(5) Другие специальные малогабаритные ручные инструменты
Включая специальные отрезные ножи, крючковые ножи и другие соответствующие специальные малогабаритные инструменты для сварки термопластичных полиолефинов (ТПО).
3. Технология строительства
3.1 Процесс устройства гидроизоляционной мембраны TPO
Предварительная подготовка → подготовка основания → пароизоляционный слой → механическое крепление теплоизоляционного слоя → механическое крепление мембраны → термоплавкая сварка мембраны → обработка узлов → приемка
3.2 Методы строительства и требования к эксплуатации
3.2.1 Подготовка строительства
(1) Подготовка материалов
Перед началом строительства мембрана и вспомогательные материалы системы должны быть полностью подготовлены; качество должно быть проверено на соответствие действующим стандартам. Герметик и чистящее средство следует хранить в прохладном и сухом складе, оснащенном достаточным количеством противопожарного оборудования, избегая воздействия солнечных лучей. Не повреждайте оригинальную упаковку мембраны TPO, храните ее в прохладном месте под навесом.
Изоляционные плиты следует укладывать штабелями на ровной и сухой площадке склада, на возвышении, и накрывать водонепроницаемым и воздухопроницаемым брезентом для защиты от дождя и влаги.
3. Технология строительства
3.1 Процесс устройства гидроизоляционной мембраны TPO
Предварительная подготовка → подготовка основания → укладка пароизоляции → механическое крепление теплоизоляционного слоя → механическое крепление мембраны → сварка мембраны термоклеем → обработка узлов → приемка выполненных работ
3.2 Методы строительства и требования к эксплуатации
3.2.1 Подготовка строительства
(1) Подготовка материалов
Перед началом строительства мембрана и вспомогательные материалы системы должны быть полностью подготовлены; качество должно быть проверено на соответствие действующим стандартам. Герметик и чистящее средство следует хранить в прохладном и сухом складе, оснащенном достаточным количеством противопожарного оборудования, чтобы избежать воздействия солнечных лучей. Не повреждайте оригинальную упаковку мембраны TPO, храните ее в прохладном месте под навесом.
Изоляционные плиты следует укладывать штабелями на ровной и сухой площадке склада, на возвышении, накрыв водонепроницаемым и воздухопроницаемым брезентом для защиты от дождя и влаги.
3.2.2 Подготовка основания
Перед началом строительства отдел строительного проекта должен осмотреть основание, чтобы убедиться в его соответствии требованиям к укладке ТПО-мембраны. Гофрированный стальной лист рулонной кровли ТПО должен быть надежно соединен с основной конструкцией и выдерживать ветровую нагрузку на кровлю. Стыки между гофрированными стальными листами должны быть гладкими и непрерывными, без острых выступов, чтобы избежать проколов или порезов пароизоляции и рулона. Способ крепления гофрированного стального листа должен соответствовать проекту и действующим национальным стандартам. Перед укладкой рулона удалите с основания мусор и посторонние предметы.
Перед укладкой рулонного материала удалите с основания мусор и посторонние предметы.
3.2.2 Подготовка основания
Перед началом строительства отдел строительного проекта должен осмотреть основание, чтобы убедиться в его соответствии требованиям к укладке рулонов ТПО. Гофрированный стальной лист рулонной кровли ТПО должен быть надежно соединен с основной конструкцией и выдерживать ветровую нагрузку на кровлю. Соединение гофрированных стальных листов должно быть гладким и непрерывным, без острых выступов во избежание проколов или разрезов пароизоляции и рулонного материала. Узловой метод крепления гофрированных стальных листов соответствует требованиям проекта и соответствующим национальным стандартам. Перед укладкой рулонного материала необходимо удалить с основания мусор и посторонние предметы.

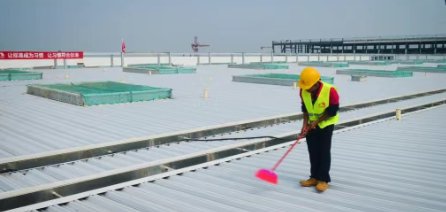

В данном проекте стальная конструкция крыши выполнена из листового проката типа YX35-125-750. После выхода на площадку необходимо проверить укладку гофрированного стального листа на основание крыши, включая направление укладки стального листа, обработку кромок нахлестки, количество и степень затяжки винтов, соединяющих гофрированный стальной лист с прогоном и т. д. Строительство можно начинать только после выполнения всех требований.
Schematic diagram of overlapping vapor barrier layer (PE film)
2.2.4 Механически закрепленный слой изоляции
(1) Теплоизоляционная плита из каменной ваты в данном проекте закреплена и установлена механически. В соответствии с проектными требованиями различных чертежей отдельных секций, на крыше используется двухслойная укладка каменной ваты толщиной 50 мм в шахматном порядке, чтобы избежать образования сквозных швов, влияющих на теплоизоляционный эффект. При укладке теплоизоляционной плиты следите за плотным и ровным нахлестом. Монтаж каменной ваты и последующую укладку рулонного материала следует выполнять одновременно, чтобы предотвратить попадание воды и влаги. Если края и углы плиты повреждены, их следует аккуратно обрезать перед укладкой.

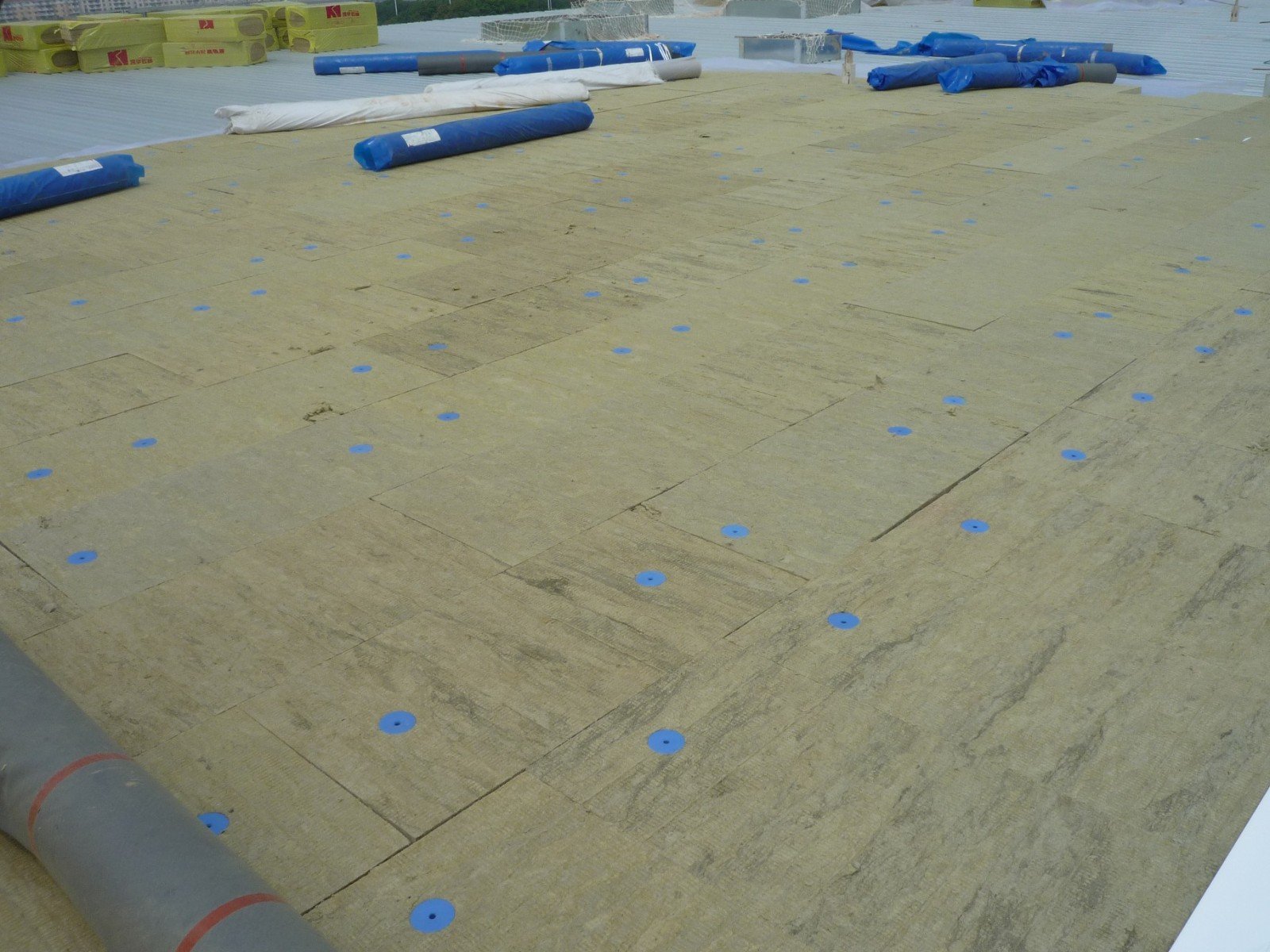

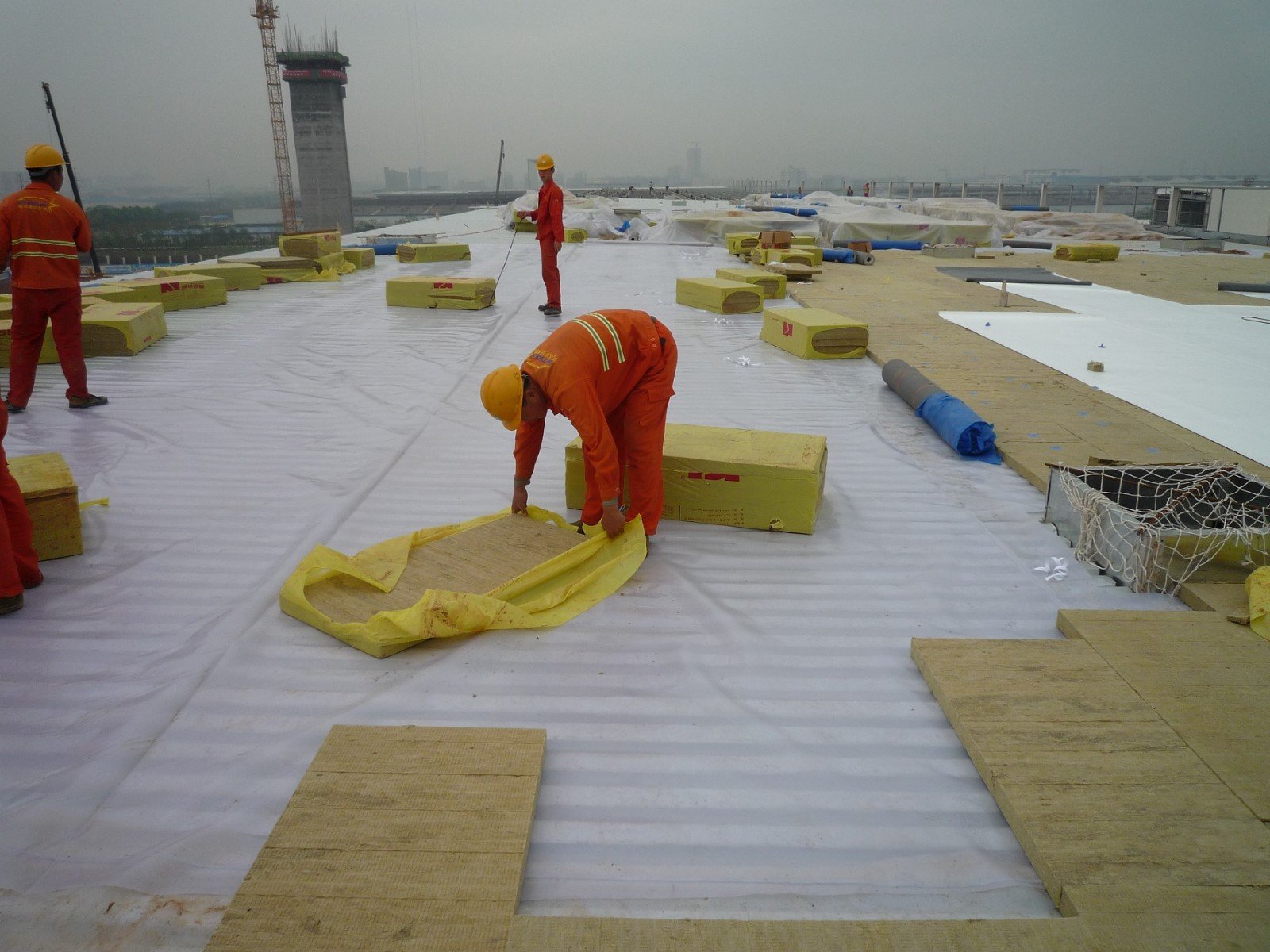

Укладка плит из минеральной ваты в шахматном порядке
(2) Согласно требованиям технических условий, количество креплений для плит из каменной ваты в данном проекте составляет 2 на плиту. Место крепления плиты должно быть строго определено в соответствии с рисунком ниже:
Примечание: Для плит из каменной ваты размером 0,6 × 1,2 м её следует крепить в соответствии с положением, указанным на рисунке выше. Если положение крепления плиты совпадает с положением крепления рулонного материала, крепление плиты отменяется, и приоритет отдаётся положению крепления рулонного материала.
Use special insulation sleeve to fix the rock wool insulation board
(3) Шурупы должны быть закреплены на гребне гофрированного стального листа. Во время затяжки шурупы всегда должны быть перпендикулярны гофрированному стальному листу. Степень затяжки должна быть соответствующей. Чрезмерная или недостаточная затяжка серьезно повлияет на ветроустойчивость кровельной системы. Для более мягкого изоляционного слоя при правильной затяжке может возникнуть небольшая деформация сжатия вокруг гильзы. Необходимо следить за тем, чтобы гильза не приводила к образованию трещин на поверхности изоляционной плиты. Крепежные шурупы должны проникать в гофрированный стальной лист, оставляя открытым не менее 25 мм гофрированного стального листа.
2.2.5 Укладка и фиксация рулонов

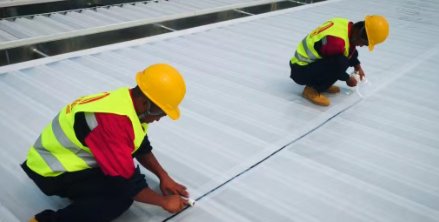

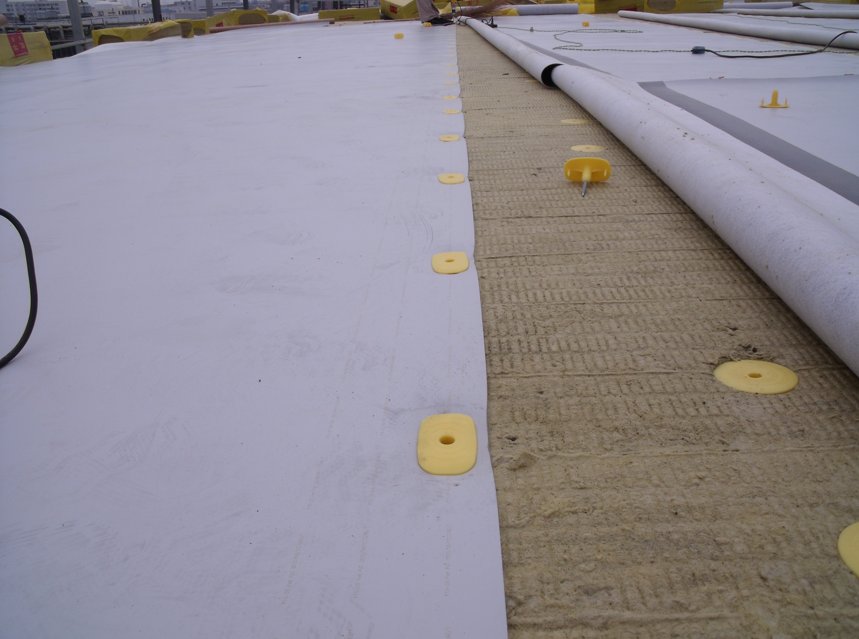

Первый рулон уложен. Во время строительства сначала необходимо предварительно уложить рулоны. При использовании основания из гофрированной стальной пластины направление укладки рулонов должно быть перпендикулярно направлению гофры гофрированной стальной пластины. Естественно свободные рулоны располагаются на основании по контуру, ровно и прямо, и не должны быть перекручены. Ширина нахлеста длинной стороны рулона составляет 120 мм, а ширина нахлеста короткой стороны рулона составляет 70-80 мм. Фактическое расстояние между крепежными элементами определяется в соответствии с результатами расчета ветровой нагрузки и типом стальной пластины. Во время установки обратите внимание на то, чтобы крепления были прямыми. Расстояние между винтами и краем рулона составляет 30 мм, а погрешность не должна превышать 10 мм.
Схема крепления катушки с помощью обычной механической системы фиксации
После укладки и разворачивания рулонов их следует оставить на 15–30 минут для полного снятия внутренних напряжений и предотвращения образования складок при сварке.
Укладывайте соседние рулоны с перекрытием 120 мм по всей длине. Ширина сварки горячим воздухом должна быть не менее 40 мм.
Крепления по периметру и углам кровли должны быть зашифрованы. Способ фиксации определяется шириной рулонов и расстоянием между ними. Кроме того, для фиксации рулонного материала на световых люках, деформационных швах, кровельных трубах и т. д. необходимы прокладки или прижимные планки.
2.2.6 Сварка горячим воздухом

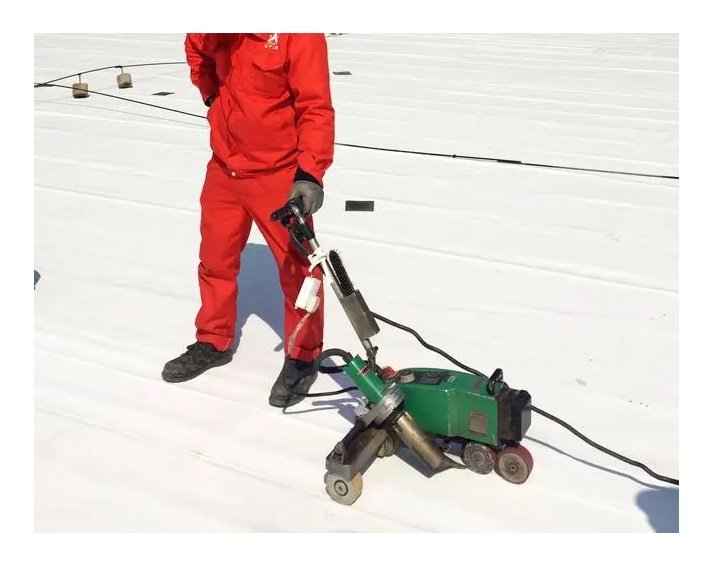

(1) Для сварки гидроизоляционной мембраны TPO горячим воздухом используйте автоматический или ручной сварочный аппарат и силиконовый ролик. Если уклон кровли большой и использование автоматического сварочного аппарата неудобно, рекомендуется использовать сварку ползком или ручной сварочный аппарат. Если рабочее пространство узлов кровли небольшое и использование автоматического сварочного аппарата неудобно, рекомендуется использовать комбинацию ручного сварочного аппарата и силиконового ролика.
Automatic hot air welding machine
(2) Очистка состаренных мембран
После того, как мембрана TPO загрязнилась или подверглась воздействию внешней среды в течение примерно 7 дней, её необходимо очистить перед сваркой горячим воздухом: протрите загрязненный участок нахлёста мембраны влажной тканью от пыли и других загрязнений, затем очистите зону сварки чистой водой (при сильном загрязнении можно использовать нейтральное моющее средство), затем вытрите насухо чистой ветошью, тщательно очистите специальным средством для очистки мембран, вытрите насухо белой ветошью и дождитесь полного испарения средства перед сваркой. Скорость сварки должна быть примерно на 20% ниже обычной скорости сварки.
(3) Установка температуры
При использовании автоматического сварочного аппарата установите температуру сварки примерно 450–550 °C. Температура и скорость сварки определяются температурой окружающей среды, силой ветра и температурой катушки. Перед официальным началом сварки ежедневно или после резкого перепада температур необходимо провести пробную сварку для определения оптимальной температуры и скорости сварки.
(4) Сварка рулонов
① Подготовьте сварочный аппарат горячим воздухом и прогрейте его примерно 5–10 минут до рабочей температуры. Механически зафиксируйте нахлёст на месте. Минимальная ширина нахлёста составляет 120 мм, а ширина сварки должна быть не менее 40 мм.
② Установите автоматический сварочный аппарат горячим воздухом перед швом и направляйте пальцы в том же направлении, в котором аппарат движется вдоль шва.
③ Поднимая нахлёст рулона, вставьте сопло автоматического сварочного аппарата горячим воздухом в зону нахлёста. Немедленно начинайте перемещать аппарат вдоль шва, чтобы предотвратить перегорание рулона.
④ При работе вдоль шва убедитесь, что небольшое направляющее колесо в передней части аппарата совмещено с краем верхнего листа рулона. Убедитесь, что кабель достаточно длинный, чтобы предотвратить смещение аппарата с направляющей.
⑤ На всех пересечениях швов прокатывайте шов силиконовым роликом, чтобы обеспечить сплошной шов при сварке горячим воздухом. Неровности поверхности, вызванные многослойной толщиной рулона ТПО, могут привести к ложному свариванию. При использовании рулона ТПО толщиной 1,5 мм нахлест неусиленного фартука ТПО должен располагаться выше нахлеста всех Т-образных соединений.
⑥ После завершения сварки немедленно уберите сопло автоматического сварочного аппарата горячим воздухом со шва, чтобы избежать пережога рулона.
⑦ Убедитесь, что в зоне сварки горячим воздухом нет складок, а складки в зоне нахлеста должны быть обрезаны. При сварке в зоне между остановкой и повторным запуском автоматического сварочного аппарата горячим воздухом требуется ручной сварочный аппарат.
(5) Настройки ручного сварочного аппарата
① Температура ручного сварочного аппарата должна быть установлена на «6» при сварке оплавлением. ② При сварке рулонного металла температуру ручного сварочного аппарата следует установить на «8».
③ Силиконовый ролик всегда следует прокатывать в направлении, перпендикулярном сварному шву или оплавлению рулона.
(6) Проверка швов

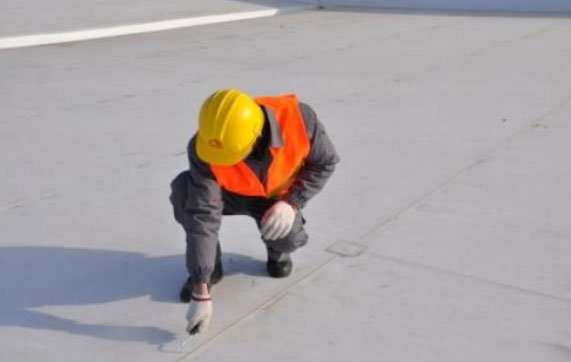

После остывания сварного шва проверьте все сварные швы плоской отверткой на предмет отсутствия протечек. При обнаружении дефектов устраните их с помощью ручного сварочного аппарата.
После завершения проверки швов загерметизируйте все обрезки армированного рулона герметиком для обрезков.

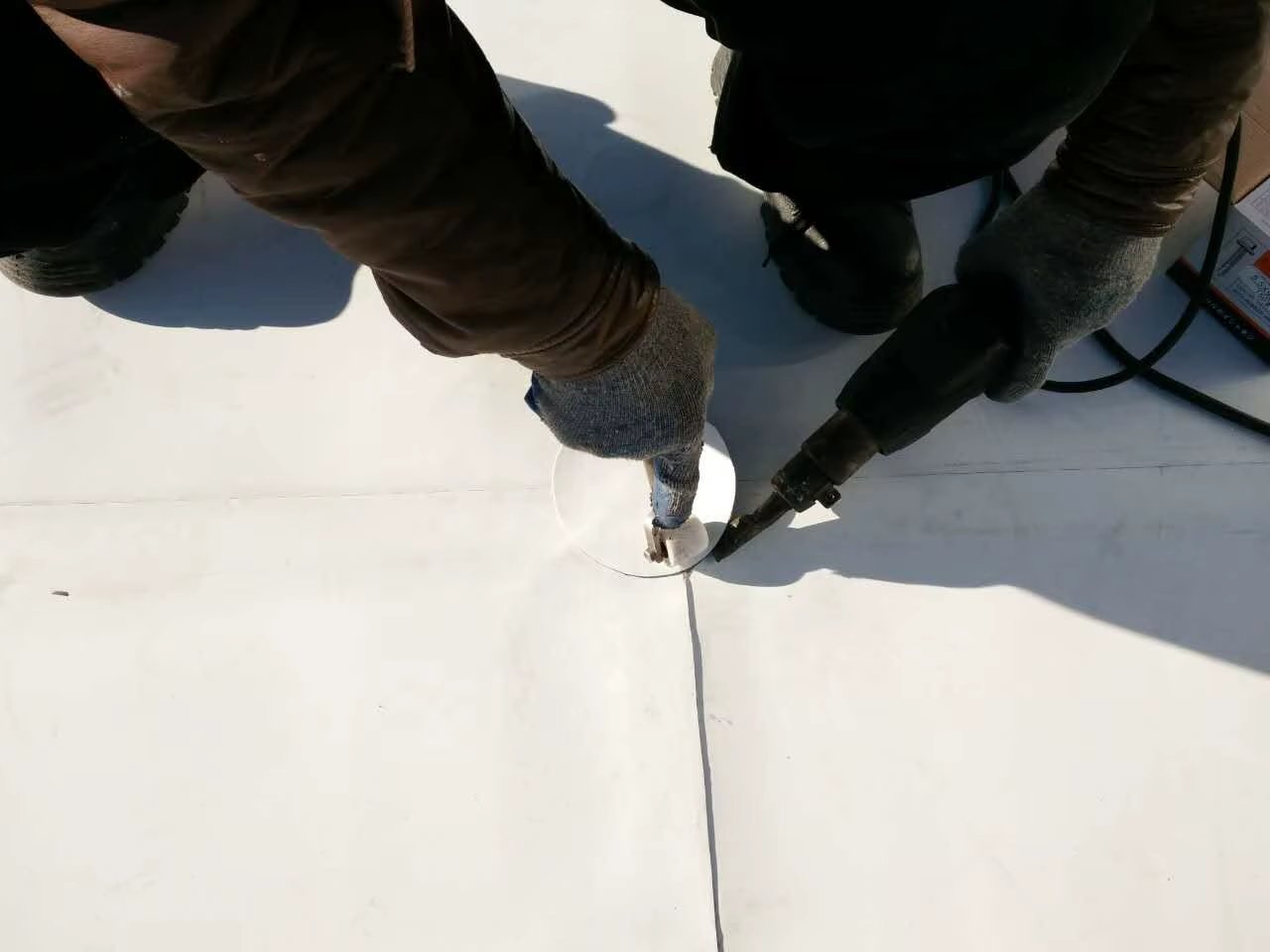

(7) Обработка Т-образного соединения: Разумно расположив катушки, чтобы избежать перекрестных соединений, можно сократить количество соединений, так что все сварные швы будут прямыми сварными швами или Т-образными соединениями: Когда три слоя катушек перекрывают друг друга, будут образовываться Т-образные соединения. Чтобы избежать ситуации неплотной сварки, когда катушки перекрывают друг друга, требуется следующая обработка: Если толщина катушки ≥1,5 мм, катушки у Т-образного соединения необходимо разрезать, а передний конец сварного шва обрезать на наклонной поверхности с помощью отрезного ножа, чтобы устранить разную высоту, вызванную перекрытием катушек, и добиться эффекта очистки границы линии стыка, чтобы гарантировать эффект сварки. Отрежьте однородную катушку ТПО диаметром 150 мм и приварите ее к Т-образному соединению. Сначала выполните точечную сварку, а затем прочно приварите вокруг. Сварка является важнейшей технической гарантией для строительства гидроизоляционных катушек ТПО, особенно на Т-образном соединении. Если сварка не плотная, появится много капилляров, что приведет к протечкам при дальнейшей эксплуатации.
3.2.7 Подробная обработка узлов:
(1) Закрытие рулона: Гидроизоляционная мембрана TPO должна быть закрыта профессиональными герметизирующими лентами и винтами, а также загерметизирована герметиком. Углы, желоба, водосточные желоба, световые люки и другие элементы могут быть изготовлены в соответствии с узлами, закрепленными после монтажа. Если узлы, закрепленные после монтажа, не подходят для конкретных условий проекта, специалисты по строительству должны своевременно связаться с проектным отделом, заказчиком и другими заинтересованными подразделениями для определения подробных методов работы в соответствии с фактическими условиями на объекте.
(2) Узел традиционного метода строительства внешнего водосточного желоба: дно желоба фиксируется двумя U-образными полосами и шурупами. После проплавления мембраны гомогенная мембрана PMT-3010 разрезается на полоски шириной 150–200 мм и закрепляется на крепежных элементах. Окружающие поверхности свариваются с помощью мембраны с большой площадью поверхности, образуя целостную водонепроницаемую систему. Сварочный аппарат устанавливается непосредственно на мембрану, покрывающую прокладку со специальным покрытием, а нижняя часть мембраны приваривается к верхней части прокладки. Магнитный охлаждающий ограничитель давления устанавливается на прокладку для усиления сварочного эффекта.
(3) Парапетные стены, световые люки, проемы в кровле, высокие и низкие пролеты и другие места стыка горизонтальных и вертикальных поверхностей следует строить различными методами в зависимости от высоты.
(4) Герметизация вентиляторов, мансардных окон и труб, выходящих через крышу:
Убедитесь в правильности расположения герметика после согласования с инженерами по установке осветительных приборов и вентиляторов, и используйте уплотнительные ленты, шурупы и герметики. Герметизацию можно производить на плоскости или фасаде. Рекомендуется, чтобы инженеры по установке гидроизоляционной мембраны завершили герметизацию до последующей установки осветительных приборов и вентиляторов. Место герметизации должно представлять собой жёсткое и безусадочное основание, например, стальную пластину толщиной не менее 0,8 мм.
(6) Обработка узла кровельной трубы
Отрежьте кусок однородной гидроизоляционной мембраны ТПО длиной, равной высоте загиба мембраны + 20 мм, и шириной окружности трубы + 30 мм, затем нагрейте и растяните место соединения мембраны и мембраны с большой поверхностью.
(7) Узел сифонной водосточной трубы
Узел сифонной водосточной трубы включает в себя сифонные дождевые вёдра, винты, прижимные пластины, резиновые прокладки и т. д., предоставляемые соответствующими специалистами. Конкретная форма и характеристики зависят от фактических условий.
(8) Узел конька
(9) Проверка и приёмка
① Детальные конструкции, такие как конёк, парапет, проём в крыше и кровельные сооружения, должны соответствовать проектным требованиям.
Метод проверки: Осмотр и контроль с помощью измерений.
② Нахлёстные соединения гидроизоляционной мембраны должны быть герметичными.
Метод проверки: Нахлёстные соединения, сваренные горячим воздухом, можно проверить визуально. Для этого можно использовать крюк или плоскую отвёртку для проверки кромки сварного шва. Отсутствие протечки означает, что шов считается годным.
③ Технические характеристики, компоновка, расположение и количество крепёжных элементов гидроизоляционной мембраны и теплоизоляционных плит, выполненных методом механического крепления, должны соответствовать проектным требованиям.
④ Метод контроля: контроль методом наблюдения и измерения.
